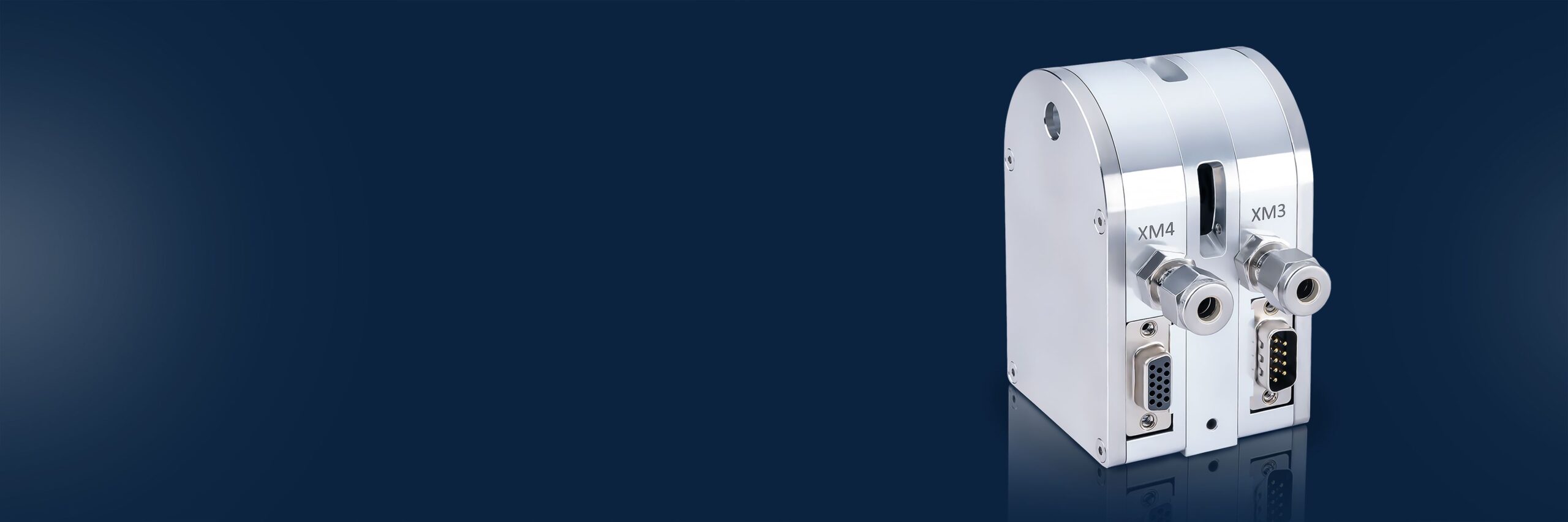

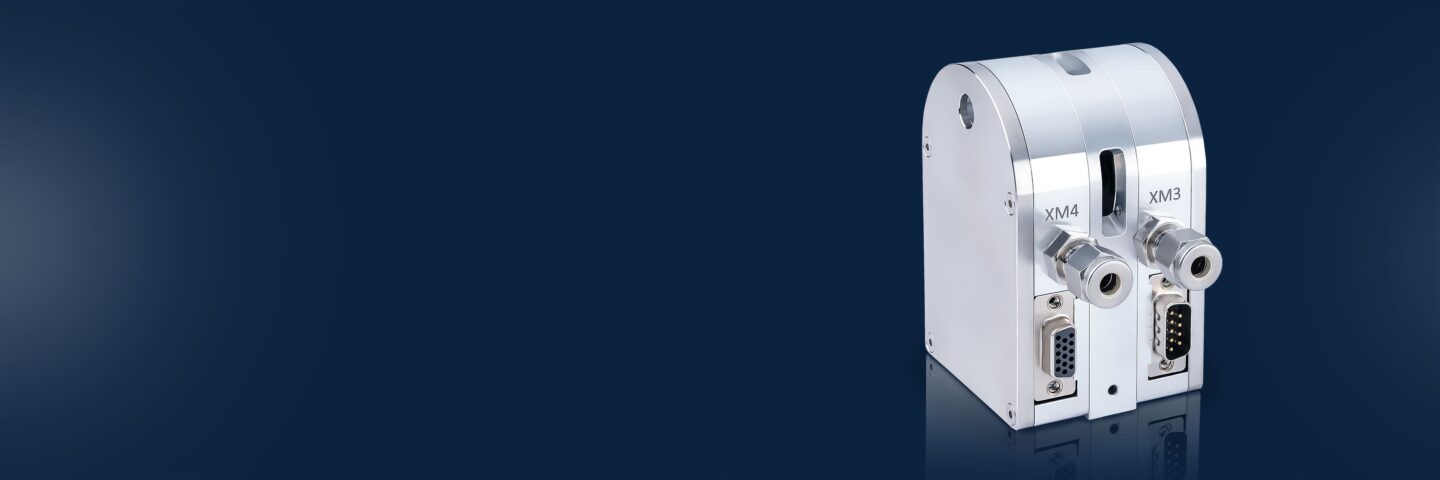

Vorteile unserer magnetgelagerten Chopper

  • Höchste Chopperfrequenzen
  • Betrieb im Vakuum
  • Tiefe Vibrationsemissionen
  • Hohe Auflösung/minimaler Jitter
  • Drehzahlstabilität < 200 ppm
  • Drehzahlregelung mittels Referenzsignal
  • Wartungsfrei
  • Kundenspezifische Chopperscheiben und Spiegelrotoren

Unsere magnetgelagerten Chopper können im Vakuum, an der Luft oder in einer Edelgasatmosphäre betrieben werden. Somit erreichen wir höchste Drehzahlen und Chopperfrequenzen. Zum Einsatz kommen diese in Infrarot-, Laser- und Röntgenanwendungen und bieten eine hochstabile Drehzahlregelung und Lock-in-Funktionalität.

Die hohe Drehzahl und damit Umlaufgeschwindigkeit ermöglichen schnelle Verschlusszeiten von Chopperscheiben und hohe Chopperfrequenzen. Mittels der auf Lorentzkraft basierten Magnetlagertechnologie werden Vibrationsemissionen tiefgehalten. Die Rotorposition wird damit sehr präzise gehalten und die stabile Drehzahlkontrolle resultiert in einem minimalen Jitter und einer minimalen Strahlabweichung. Durch das proprietäre, modulare Magnetlagerkonzept können kundenspezifische Chopperscheiben und Spiegel ausgelegt und integriert werden, je nach Anwendung und Spezifikation.

Magnetgelagerter Motor

TypNennleistung
(mit Kühlung)
Höchtst-
geschwindigkeit
(mit Kühlung)
Umrichter-
spannung
Aussen-
durchmesser
MotorlängeGewichtLagerungsartDatenblatt.step File
CM-AMB-400250 W400'000 U/min50 V62 mm64 mm600 gMagnet-
lager
Auf
Anfrage

Magnetlager-Controller

TypAusgangs-
leistung
RegelbereichEingangs-
spannung
Ausgangs-
spannung
GewichtDatenblatt.step File
CC-AMB500 - 1'500 VA0 - 500'000 U/min24 - 75 VDC0 - 0.95 Uin2.25 kg

Optische Anwendungen im Vakuum mit kundenspezifischen Rotoren
